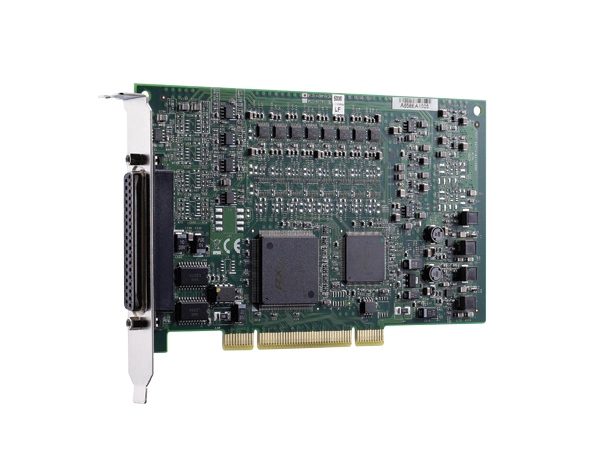

凌华PCI-6208A/6216V模拟输出卡

高性能、高分辨率、高密度电压电流模拟量输出板卡，凌华PCI-6208/6216系列

电流电压输出功能。PCI-6208A采集卡具有32位PCI总线的结构，16位D/A，内置子板exp-8a提供8个高精度的电压→电流转换器；4通道数字输出(TTL)， 4通道数字输入(TTL)；8通道模拟电压、 电流输出， 双极性电压输出(± 10)， 电流输出范围(0--20mA， 4-20mA， 5-25mA)可调， 每路转换速率是2us， 总转换速率是17us， 最大输出阻抗10Ω， 电流负载阻抗0一500Ω。PCI-6208A以1.3 mA/μs转换速率提供14位单调性。

电压输出功能。PCI-6208V-GL提供8个电压输出，范围为±10 V，具有15位单调性和10 V/μs转换率。车载模拟开关最大限度地减少了通电故障。PCI-6216V-GL将电压输出通道扩展到16个，以满足更高的模拟输出密度要求。

使用简单容易。将PCI-6208/6216插入计算机的PCI插槽中， 并连接好数据采集、 监控系统外部电路， 开机后系统会提示发现新硬件并自动搜索安装驱动程序。

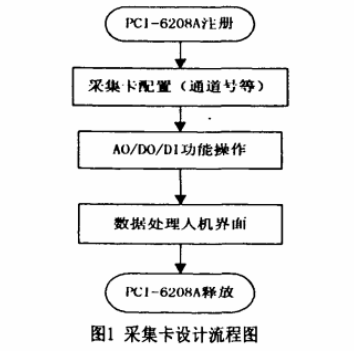

完善的软件支持。在VB编程环境下，用户无需了解太多采集卡的工作原理等细节问题，只需在用户程序中加载DLL，调用其相应的函数即可完成对采集卡的各种操作，加快客户的项目开发。其软件编程的设计流程：PCI-6208注册——采集卡配置（通道数等）——AO/DO/DI功能操作——数据处理人际界面——PCI-6208释放。

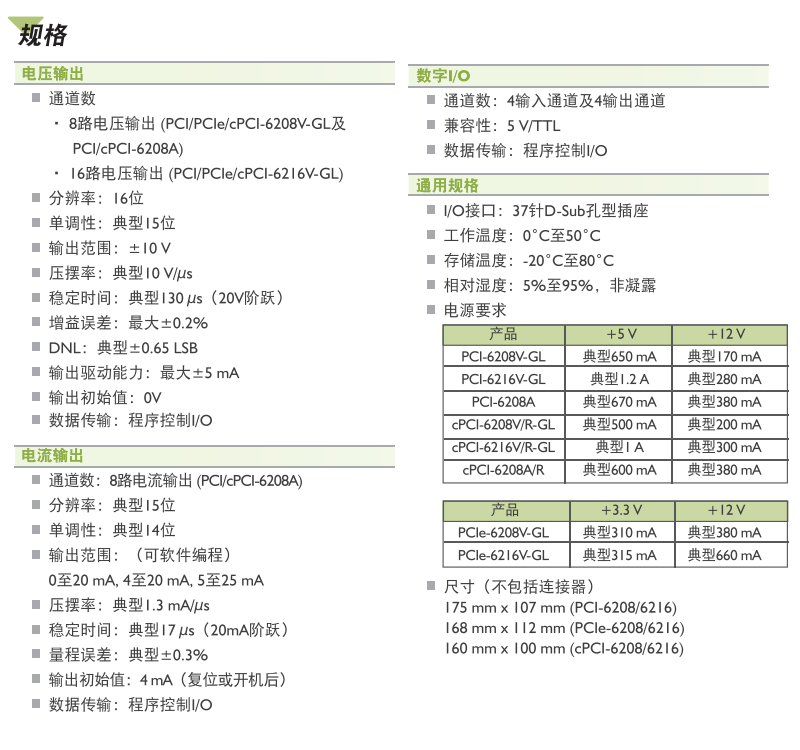

产品参数

产品选购

采集卡应用

PCI-6208A模拟量输出卡在继电保护测试装置中的应用

图2是由一台便携式工业PC机和数据采集卡(PCI-6208A)组成的系统结构。采集卡能把IPC机产生的数字信号转换为模拟量， 可以通过两种方式： 一种是模拟量输出到微机保护装置的A/D转换入口； 另一种直接带动功放、形成大电流输出。 同时PC卡的开入将不断检测保护装置的开出信号，根据保护装置的动作情况控制模拟量的输出，实现保护装置的闭环测试。
