图像分析工具Euresys Open eVision

一、产品介绍

　　Open eVision 1.1 是一整套可靠、灵活和功能强大的软件工具，专用于图像处理和分析。Open eVision 中包含一组能与您的 C++、 .NET 或 ActiveX 应用程序集成的图像处理库（DLL）。

通用的图像处理库：EasyImage、EasyColor、EasyObject、EasyMatch、EasyFind 和 EasyGauge 覆盖了各个应用领域，例如，图像滤波和增强、斑点分析、图像匹配、物体对位和尺寸测量。这些图像处理库是适合于图像的预处理，例如图像增强，降噪，对齐和用于图像分析如表面分析，质量控制，灰度和彩色图像的测量。提供所有工业环境所需的稳定性和准确性。Open eVision包含6个通用处理库。

标记检验库：EasyOCV、EasyOCR、EasyBarCode 和 EasyMatrixCode 提供的功能包括：光学字符识别、字符打印检验以及一维/ 二维条码识别。这些图像处理库功能强大、自动化程度高，可支持各种字体、标准或符号类型。Open eVision包含4个标记检验库。

1、通用图像处理库

（1）图像预处理库（EasyImage™）

主要功能：回旋与形态，几何变换，图像统计，16位精度处理，图像增强，图像复原，存在/缺失检查；

EasyImage

EasyImage包括通常用于预处理步骤的操作，以改进图像质量，并使背景和要检查的物体之间具有鲜明的对度。EasyImage支持灰度和彩色图像。选定的形态功能还可对二值（每像素1位）图像进行优化。EasyImage包括许多图像处理功能，如通过线性或非线性滤波，算术和增强和复原，逻辑运算，对于图像配准，直方图分析的阈值，和投影几何变换。

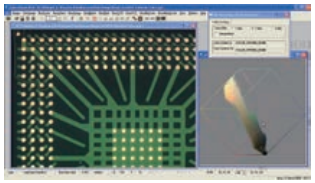

（2）彩色图像分析库（EasyColor™）

主要功能：快速转换为11色彩空间，分色，色彩识别；

EasyColor

EasyColor包括一套优化的色彩系统转换功能和色彩分析功能.。支持的系统包括RGB，XYZ，L* A * B* L * U * V，YUV，YIQ，ISH，LSH，VSH，LCH、YSH。 EasyColor 将彩色图像转换成灰度图像，或将灰度图像转换成彩色图像。

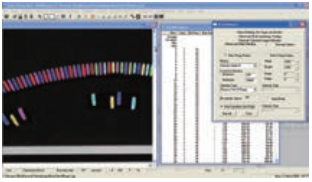

（3）斑点分析库（EasyObject™）　　

主要功能：图像分割、目标分类、几何特征提取、灵活蒙板、高性能，特别适用于大图像和包含多个目标的图像；　　

典型应用：表面检验，包装检验，目标定位；

EasyObject

EasyObject 库可处理图像分割，如将图像分解为单个目标，亦称为斑点。一旦将这些目标组合在一起，就可作为独立实体进行处理。还可计算这些目标的面积、宽度或惯性椭圆等各种几何参数或特征。然后　　可根据兴趣目标的方位或计算得出的特征选出兴趣目标。EasyObject 还支持对特定目标的孔洞检验。把孔洞当作目标本身一样进行管理，从相同的几何特征中获得帮助。EasyObject 库可管理目标与孔洞之间的关系，确定孔洞的原目标。

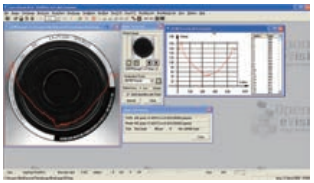

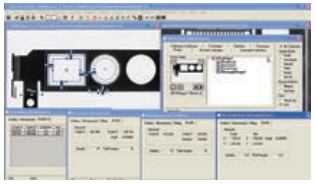

（4）亚像素测量和尺寸控制（EasyGauge™）　　

主要功能：亚像素定位和边缘拟合、高精度和高稳健性、方位、方向、尺寸、曲度、距离、先进的自动校准功能、多量规模型、图形化模型编辑; 　　

典型应用：计量应用、校准测量、组装检验;

EasyGauge 　　

EasyGauge 是一个先进的测量与尺寸控制库，用于计量与测量应用领域。借助可靠的亚像素边缘检测和形状拟合计算，EasyGauge 可以十分精确地确定所加工零件的尺寸、方位、曲度、大小、角度或直径。功能强大的边点选择机制十分直观，且易于调节，可对杂乱的图像进行测量，确保了稳健性。除这些先进的功能外，EasyGauge 还支持平行侧的自动测量，从而提供了测量平面或弯曲物体厚度的方法，以及精确定位角的方法。　　

先进的自动校准功能　　

EasyGauge 具有先进的内置校准功能，能够将像素度量单位转换为易于识别的物理单位，使用户无需再转换坐标。支持非正方形像素和旋转坐标轴。EasyGauge还提供了确定并修正透视和光学畸变的方法，而对性能无任何影响。　　

量规分组　　

EasyGauge 支持对量规进行分组，并使这些组跟踪图像中已测量的项目。这些量规分组可随意平移和/或旋转，同时探针会相应重新定位。然后再对特征点之间的距离等推算测量结果进行计算。

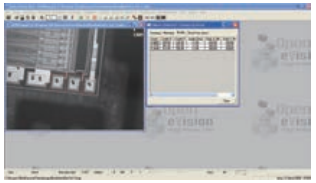

（5）图像匹配库（EasyMatch™）　　　

主要功能：归一化相关法、亚像素精度、旋转与缩放支持、多图像显现、灰度和彩色图像支持、非正方形像素管理、无关紧要的区域　　

典型应用：贴片机/焊线机、基准对齐、印刷

EasyMatch 　　

EasyMatch 是一个灰度和彩色图像匹配库。通过此库，您可以在参考图像上调整系统，然后再确定它在其他图像上出现的位置。如果特定零件在视场范围内的位置尚属未知，或者必须对零件的出现进行控制，此时使用工具十分方便。该图像处理库通过归一化相关法执行其功能，即测量图像与目标图像之间的差异。

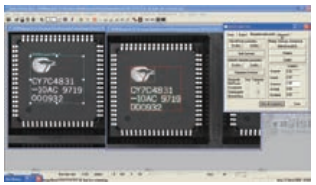

（6）几何图像匹配库（EasyFind™）

主要功能：特征点技术、全自动/快速/稳健、旋转与缩放不变性、对图像退化的高耐受力、无关紧要的区域、用户定义的旋转点　　

典型应用：基准对齐、贴片机/焊线机、PCB检测、印刷行业

EasyFind 　　

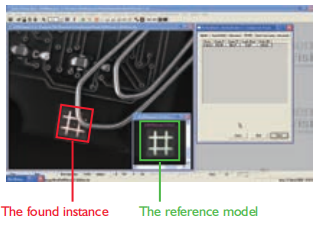

通过采用创新的特征点技术，EasyFind 可迅速在图像中找到一个或多个参考模型的例证。与传统计算方法相比，EasyFind 处理更迅速，性能更稳健。在处理因杂色、模糊、遮挡、缺少内容或光照条件不稳定而导致严重退化的图像时，Euresys 的几何图像探测器可展现出杰出性能。EasyFind 可将精度调节到亚像素级，因此可提供所找到的例证的精确信息，如其位置、旋转角度、缩放和匹配分数。EasyFind 支持无关紧要的区域。这一功能便于创建复杂的图像形状。

2、标记检验库　

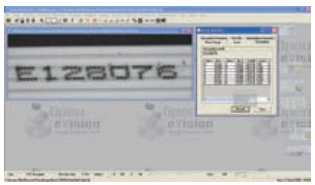

（1）光学字符验证库（EasyOCR™）　　　　

主要功能：可培训系统、可靠强大的识别功能、大小不变性、培训的字符字、断裂字符重组、粘连字符切分；

EasyOCR 　　

EasyOCR 是一个基于模板匹配运算的、依赖于字体的印刷字符识别工具。它支持灰度图像。EasyOCR 通过显示所有可能字符的样本图像来支持。对要识别的字体进行培训。因此，它能够读取任何类型的短文本(序列号、标签…)，如在工业环境中存在的这些文本。

在培训阶段，可利用互动工具来显示字符的样本，并将其存储到字体文件中。另外EasyOCR还提供一种方法，可让您自己编写个人定制的字体编辑器。EasyOCR 还提供三种标准字体：OCR-A、OCR-B 和 Semi。这样，在需要识别使用其中一种字体的文本时，就无需收集样本。

（2）光学字符识别库（EasyOCV™）　　　　

主要功能：光学字符验证；文本和字符级检验；对比度，方位，形状缺陷检测功能；允许文本平移，旋转，字符平移；统计培训；

EasyOCV

EasyOCV 是一个用于标记检验的光学字符验证工具。它提供了自动模式培训、可调的合格等级标准和功能强大的灰度分析功能。 EasyOCV 适用于各种标记检验和标签打印验证应用领域。

EasyOCV 还适用于在线验证。它能检测到模糊、不整齐、变形或重复的标记，多余或缺少的笔画，遗漏的字符或颠倒的标记，以及对比度问题。

（3）条形码阅读库（EasyBarCode™）　　

主要功能：自动条码检测、快速/稳健、完全支持大量符号; 　　

EasyBarCode

EasyBarCode是一个用于自动查找和读取条码的库。条码可将短字符串进行编码，广泛用于标记和识别商品。EasyBarCode能够自动查找图像中的条码符号，并支持条码旋转。

支持符号，如下：

标准符号
• Code 128	• 交叉 25 码	• MSI
• Codabar	• EAN 128	• UPC A
• Code 39	• EAN 13	• UPC E

其他符号
• Binary Code	• Code 93 加长的
• Code ABC Anker	• Code BCD Matrix
• Code BC 412	• Code CIP
• Code 11	• Code STK
• Code 25 DataLogic、Matrix、IATA、工业、压缩、反转、 Inverted	• EAN 8
• Code 32	• IBM Delta Distance A
• Code 39 加长的, 缩短的	• Plessey
• Code 93	• Telepen

（4）二维Data matrix条码读取库（EasyMatrixCode™）

主要功能：自动条码检测；快速操作；有效应对杂色、模糊和变形；错误检测与修正；旋转与翻转不变性；缩放至最小尺寸最小单元 3X3 像素；对比度不变性；支持的条码 Data Matrix条码，包括ECC200、ECC000、ECC050、ECC080、ECC100 和ECC140编码类型；自动弥补光照变化；　　

典型应用：■ 零件跟踪 ■ 序列号验证

EasyMatrixCode

Data Matrix 代码广泛用于半导体、制药和机械行业的包装跟踪和零件识别。EasyMatrixCode 是全自动的二维Data Matrix 条码识别工具。它仅通过一个操作，即可识别出任何大小、对比度、位置和方向的符号。

EasyMatrixCode 支持灰度图像。作为自动库，此工具无需培训阶段，但可作为一个选项。此外，还可手动设置矩阵码的特征，以缩小搜索范围，从而加快识别过程。以下述几个特征为例：矩阵码的族、单元数量、白色背景上的黑色单元或相反、允许翻转或不允许翻转。错误检测和修正运算用于提供可靠的读数。EasyMatrixCode 与 ANSI/AIM BC11-1997 标准完全兼容。

Data Matrix Code通过它的逻辑大小(矩阵码的数量)以及编码的类型进行识别,具有多个级别的纠错能力。

3、整合工具

Open eVision Studio和MultiCam Studio能够助你轻松快速的构建您的应用。 Open eVision Studio可以快速地开发和生成应用程序。MultiCam Studio则是eVision和Euresys图像采集卡之间的连接桥梁。　

（1）编程助手 Open eVision Studio™

　　Open eVision Studio的特点是示例、测试/原型、快速应用程序开发、训练助手；

您可以选择界面友好的ActiveX或者强大的C++来进行程序的开发。无论您选择何种开发语言，Open eVision Studio作为用户界面和代码生成器，可以帮助您找到您所需要的图像处理功能，并将为您写出相应的程序。

快速的程序开发

Open eVision Studio通过直观的图形界面，可以让您快速、简单且通过互动的方式来使用eVision库的突出特点。所有的功能都可以通过菜单和对话框被调用。其结果是显而易见的，所有操作对应的代码都可以生成脚本，并且能够添加到您的应用程序中。

Open eVision Studio训练助手

当您第一次使用eVision时，Open eVision Studio为您提供了一个非常有用的训练助手，它为每一个库都提供了许多教程。这些教程以教学的方式展示了解决实际的视觉问题时，所采取的处理流程。这里有许多的图片和示例可供参考。

（2）图像采集 MultiCam Studio™

MultiCam Studio的特点是测试和示例；
