产品特点
■32位PCI总线，Rev. 2.2, 33 MHz 卡号开关选择
■对于步进电机控制脉冲输出率最高达2.4Mpps 腺冲输出选择：CW/CCW
■在线改变速度
■3种归零模式
■可编程加速和减速时间
■梯形和S型速度曲线
■帯外部伯号控制的(STA/STP)同歩开始/停止
■可编程中斷源
■一个系统最多支持12片卡
■用户程序的加密功能
■通用ffiMl/O: 8DIW8DO
■通过STP引脚肇意停止输入
■所有数字V。具有2500VRMSPRW
■超过30个线程安全API功能
■2相步进电机激励选择
产品规格
|
脉冲型运动控制 |
|
|
■轴数 |
4 |
|
■脉冲输出速率 |
0.5 pps至2.4 Mpps |
|
■最大加速度 |
737Mpps2 |
|
■速度分辨率 |
16位 |
|
运动接口I/O信号 |
|
|
■ I/O引脚 |
差分和2500VRMS光隔 |
|
■末端限位信号引脚 |
PEL 和 MEL |
|
■减速信号引脚 |
PSD 和 MSD |
|
■归零传感器 |
ORG |
|
■ GPIO |
8 DI和8 DO |
|
通用规格 |
|
|
■接头 |
68针SCSI型接头 |
|
■工作温度 |
0°C 至+50°C |
|
■存储温度 |
-20 °C 至+80°C |
|
■相对湿度 |
5%至85%,非凝露 |
|
电源功耗 |
|
|
■电源（输入） |
+24Vdc±5% |
|
■外部电源（输出） |
+5Vdc±5%, 100 mA （最大） |
软件支持
| Windows® 平台 | MotionCreatorPro 2™ |
|
■支持 Windows Vista (32位)/XP/2000 -推荐编程环境：VB/VC++/BCB/Delphi |
McrtronCreatorPno 2是Tfc基于Windows的应用程序开发 软件套件，用户界面友好，适用于所有分布式运动 和I/O控制模块。 MotionCreatorPro 2易于配置，并 提供模块的实时状态，可以轻松的实现精确定位控制。 |
|
■各种带源代码的范例程序 -可以定制API功能 |
订购指南
| 接线帽子板 | |
| ■ DIN-68S-0I | 接线端子板，带68针SCSI-II接头盒标准导轨安装 |
| 线缆 | |
| ■ ACL-10569-1 | 68针SCSI-II线缆(匹配AMP-787082-7), 1米 |

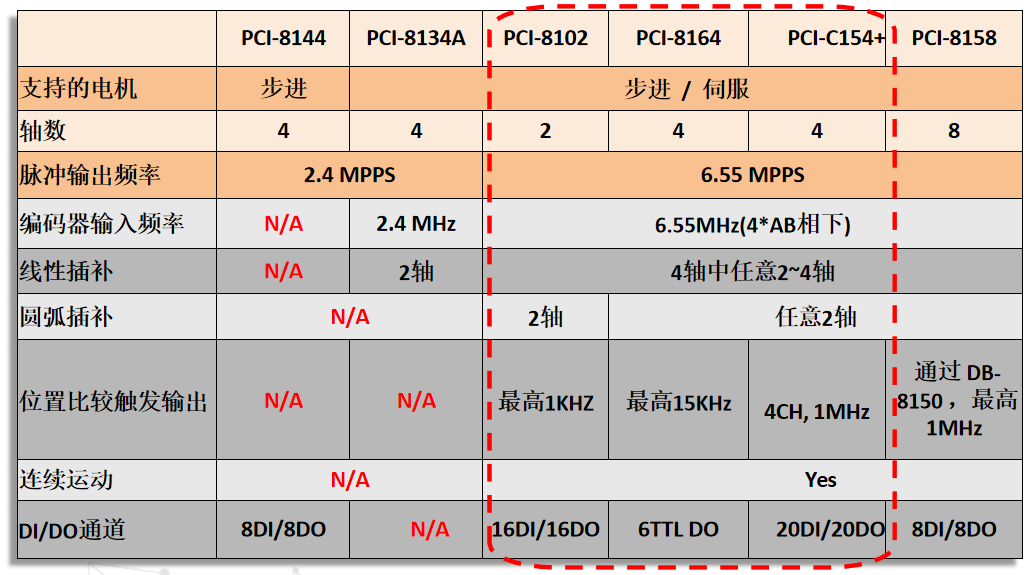

产品选型
