酷睿4代|凌华工控机主板ATX工业级 IMB-M42H

产品介绍

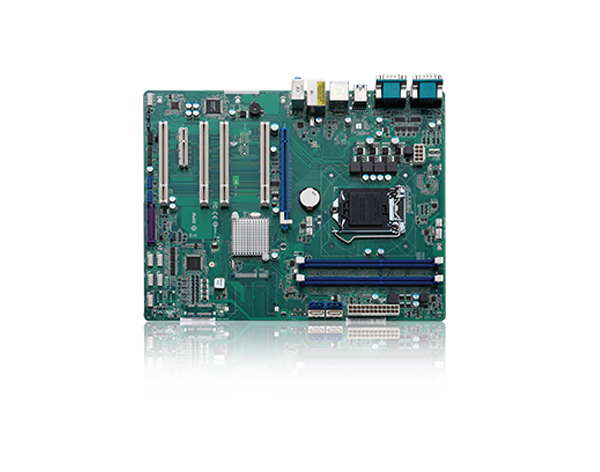

ATX工业母板IMB-M42H

ATX工业规格凌华主板IMB-M42H，搭载第四代Intel® Core™ i7/i5/i3/Pentium®/Celeron® 处理器系列以及H81芯片组。IMB-M42H具备高性能、高性价比，高带宽PCIe x 16、PCIe x 4以及传统PCI插槽的配置设计，并提供丰富的I/O端口以及高整合度的设计，让IMB-M42H能完美整合为机器视觉应用平台，成为最佳工控自动化应用解决方案。

IMB-M42H搭配1组PCI Express Gen2 x16、1组PCI Express Gen2 x4以及4组PCI插槽。高速的PCI Express扩展槽适用于图像采集卡、数据采集卡以及高分辨率的动态信号采集及输出模块等高带宽模块，PCI插槽则适用于运动控制模块与外部I/O的链接触发，如此优化配置设计是针对机器视觉与工业自动化应用所需。

高度整合运动控制与机器视觉应用需求

在机器视觉应用方面，凌华IMB-M42H经过严格的兼容测试验证，能确保高带宽图像采集的数据不失真。此外，每个单一USB端口供应高达1A电压，同时电压在正负5V范围，能提供工业相机或是其他设备稳定的供电，即使频繁的使用USB接口串接测试装置，亦无需担忧电压不稳定所造成的伤害。各种细节的规划与设计，打造IMB-M42H成为理想机器视觉整合的应用平台。

丰富的端口，大幅降低设备成本

IMB-M42H提供稳定丰富的工业等级I/O端口，包括6组COM端口 (COM1/2 支援 RS232/422/485，COM1 支持RS-485通信流量控制(auto flow control)功能)、10组USB端口(2组为USB 3.0)以及具备8-bit 4入4出 GPIO端口支持API 范例码可方便开发。此外，IMB-M42H的2组 USB 3.0接口以及1组搭载Intel i217V 以太网络控制器的 Giga LAN端口，均经过优化的设计，让客户能无需额外购买USB 3.0卡或是NIC卡即可连接USB 3.0或GigE相机，减少外接设备的购买成本。

卓越计算性能、高阶图像处理能力

凌华IMB-M42H支持采用LGA1150封装的最新第四代Intel® Core™ i7/i5/i3/Pentium®/Celeron® 处理器，比上一代处理器不但提升了18%的计算性能以及80%的图形处理能力，同时更加省电低工耗，在搭载同级处理器的同质产品中，可符合需要同时处理多组复杂运动控制与视觉处理的市场需求，同时更符合经济效益。IMB-M42H具备与凌华图像采集卡、运动控制卡以及数据采集卡的高度整合性，充分发挥凌华科技在自动化工业上的专业与经验，让IMB-M42H成为最佳自动化应用整合平台的标竿。

订购指南

订购指南

IMB-M42H：ATX工业母板，支持Intel® Core™ i7/i5/i3/Pentium® /Celeron® 处理器

配件

1x 4 端口 USB2.0线缆，带挡片

1x 2 端口 COM线缆，带挡片

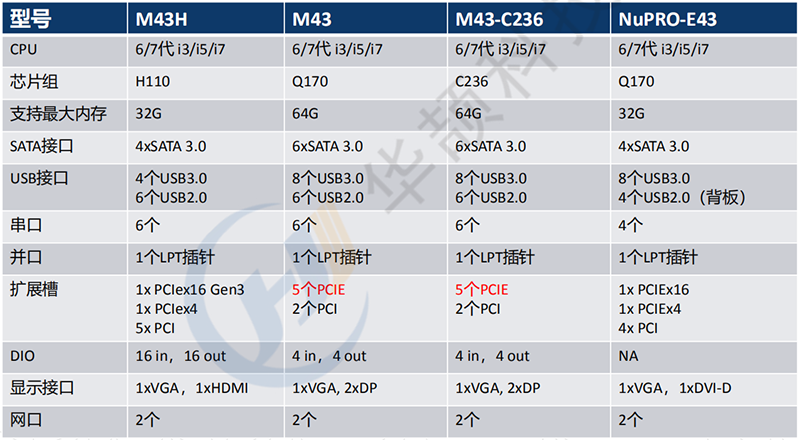

技术规格对比
