2通道凌华PoCL影像采集卡PCIe-CPL64

产品介绍

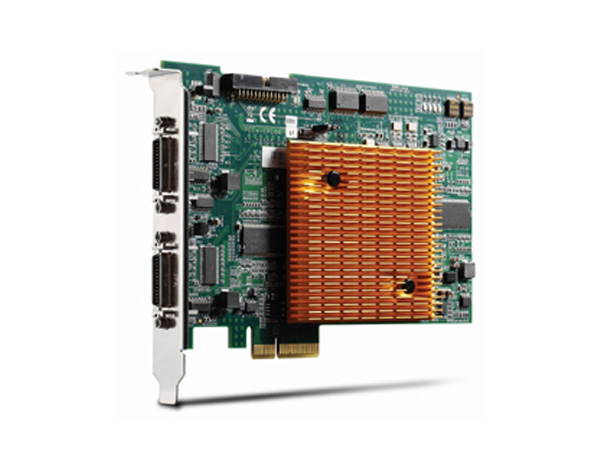

凌华PCIe-CPL64，PoCL图像采集卡

凌华科技推出PoCL（Camera Link®供电）传输接口的图像采集卡PCIe-CPL64。PCIe-CPL64支持双通道base标准的Camera Link规格， 图像传输速率可达512 MB/s，取像频率达85MHz，有极高性价比的图像采集卡，对于两个完全独立的（多接口面扫描和线扫描）相机，只要配置为base标准的Camer link，CPL64都可实现同时采集，并且支持最高512 MB/s的图像传输速率。

PCIe-CPL64通过PoCL传输接口（通过Camera Link供电），直接借助Camera Link图像信号传输线供电，减少电源转换器及电源线材的费用，配线空间，并能结合小型摄像机（这个方案特别适用于小型相机），适用于Die bonding（粘晶机）与Wire bonding（引线接合机）等快速移动、高稳定性的应用需求。

PCIe-CPL64采用PCIe *4总线技术，并提供64位的内存空间，适用于大面积、大尺寸与高分辨率需求的多通道面阵与线阵的扫描应用。

PoCL的优势

• 易于安装

• 布线简单，减少接线（单根电缆搭载数位I/F及电源）

• 缩小相机尺寸

PCIe-CPL64应用

• PCB/FPD/晶圆/太阳能电池表面检测

• 医学研究器材

产品介绍

产品订购

‍‍‍

产品选型

图像采集卡
型号	PCIe-GIE72/74	PCIe-GIE64+	PCIe-HDV72	PCIe-HDV62A	PCIe-2602	PCIe-CPL64	PCIe-FIW64/62
标准	以太网供电	以太网供电	HDMI	HDMI	SDI	PoCL Camera Link供电	IEEE 1394b
接口配置	千兆以太网	千兆以太网	4K，UHD	Full HD	SDI	base，medium	-
接口类型	RJ45*4/RJ45*2	RJ45*4	HDMI	DVI-I	BNC*2	MDR26	IEEE 1394b
分辨率	取决于相机规格	取决于相机规格	4096*2160P， 3840*2160P	1920*1080P	1920*1080P	取决于相机规格	取决于相机规格
总线接口	PCIe*4	PCIe*4	PCIe*4（3.0）	PCIe*4	PCIe*4	PCIe*4	PCIe*4/PCIe*1
最大视频输入	4 / 2	4	1	1	2	2	4 / 2
最大帧率	取决于相机规格	取决于相机规格	最大可达60	60	60	取决于相机规格	取决于相机规格
音频输入	-	-	√	√	嵌入式SDI	-	-
TTL输入/输出	-	-	√	√	√	√	√（FIW64）
面扫描相机	√	√	√	√	√	√	√
线扫描相机	√	√	-	-	-	√	-
隔行扫描	√	√	√	√	√	√	√
逐行扫描	√	√	√	√	√	√	√
相机tap数量	-	-	-	-	-	1-tap,2-tap ,3-tap,4-tap	-
像素深度	取决于相机规格	取决于相机规格	8,10,12位	8,10位	8,10,12位	8,10位	取决于相机规格(FIW64)， 8至10位（FIW62）
最大时钟频率	-	-	-	-	-	85MHz	-
板载内存	-	-	2GB	512GB	-	128MB	-
产品链接	PCIe-GIE74	PCIe-GIE64+	-	PCIe-HDV62A	PCIe-2602	PCIe-CPL64	PCIe-FIW64
